Vĩnh Tường V-Wall

KHUNG VÁCH NGĂN THẠCH CAO: Là sản phẩm thay thế cho tường gạch.
Ưu điểm:
 - Nhẹ hơn tường gạch rất nhiều (23kg/m2 so với 180kg/m2 cho vách 100mm)
 - Cơ động, dễ dàng lắp ráp và tháo dỡ
 - Cách âm và cách nhiệt tốt hơn tường gạch
 - Có thể làm vách chống cháy.
 - Dễ dàng sửa chữa.

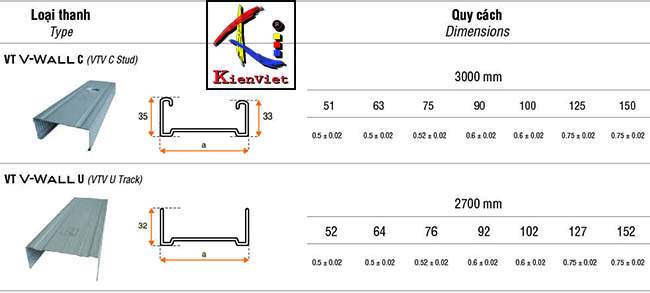

Hệ khung 51/52mm, 63/64mm,  75/76mm, 90/92mm, 100/102mm, 125-127mm, 150-152mm.

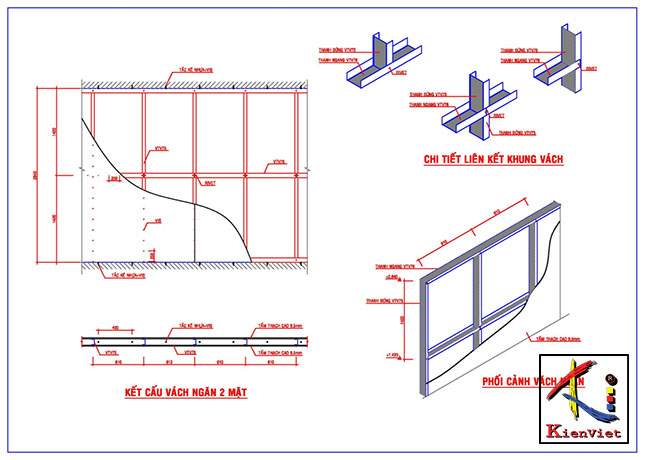

1/ Chi tiết khung vách ngăn.

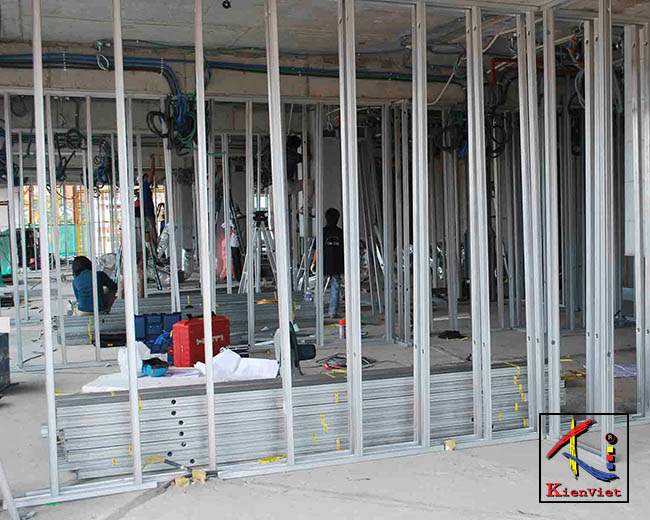

2/ Hình khung vách ngăn đang thi công.

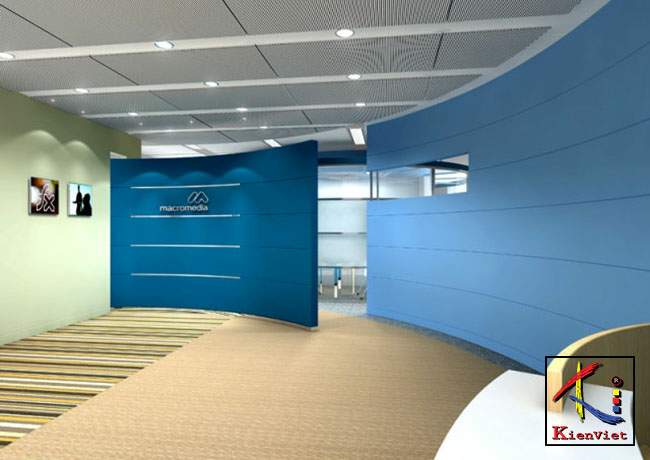

3/ Hình ảnh sau khi hoàn thiện.

Cấu trúc cơ bản:

    Vách nhẹ bao gồm hệ khung bên trong và ốp tấm bên ngoài.
    Hệ khung gồm: khung đơn, khung đôi, và khung so le.
    Hệ khung:

•         Nhiều kích thước khác nhau, tùy mỗi nhà sản xuất.
•         Khung Vĩnh Tường: 51/52mm, 63/64mm,  75/76mm, 90/92mm, 100/102mm, 125-127mm, 150-152mm.
•         Gồm thanh đứng gọi là thanh C (Stud), có đục lỗ để luồn dây điện, và thanh ngang gọi là thanh U (Track). Thanh U có kích thước lớn hơn thanh C.
•         Thanh U được lắp phía trên (sát trần) và phía dưới (sát sàn) của thanh C.

    Tấm được ốp ở 2 mặt khung, gồm 1 hoặc nhiều lớp cho mỗi mặt.
    Tấm thạch cao được lắp đặt so le nhau theo chiều ngang hoặc dựng đứng và được bắt vít vào khung.
    Đôi khi người ta cho thêm một lớp bông thủy tinh (glasswool) hoặc sợi khoáng (rockwool) vào giữa 2 tấm thạch cao để tăng tính cách âm hoặc cách nhiệt.

Lắp đặt:

    Thanh U (U track): được bắt trên trần và sàn để cố định thanh C.
    Thanh C (C stud):

•         Lắp thẳng đứng cách nhau ≤600mm (610mm).
•         Đầu trên và đầu dưới lắp vào thanh C dùng vit hoặc rivet.
•         Ở Việt Nam, người ta thường bắt thêm thanh C đan với thanh U tạo thành khẩu độ khung 600x1200mm.

    Chỗ lắp cửa đi và cửa sổ sẽ được gia cố bằng cách lồng úp 2 thanh C hoặc thanh C & U lại với nhau.
